HP8904A 600kHz Multifunction Synthesizer
Purchased on eBay --
eBay 8904A search
- Can use a 10MHz external reference.
- 0.1Hz - 600kHz. Sine and noise.
- 0Hz - 50kHz Square, Triangle, Ramp.
- DC. +/- 10V Open circuit
- Four independent synthesizers, channel A, B, C, & D. (B, C, & D with option 001)
- Two outputs, Output 1 & 2. +/- 10V p-p 50 Ohm load. (one output without option 002)
- Modulation: AM, FM, Phase, Double Sideband, Supressed Carrier, & Pulse. (with option 001)
- NO external modulation.
- Fast hop digital modulation. (with oprion 003)
- FM stereo, Tone Sequences, DTMF sequences, Digital sequences.
- Option 001, 003, and 005 can be enabled from the front panel. Option 002 & 006 require additional hardware.
- Option 004 moves outputs to back panel.
- Option 005 enables synchronization between multiple units.
- Option 006 changes output 1 to a 600 Ohm balanced output

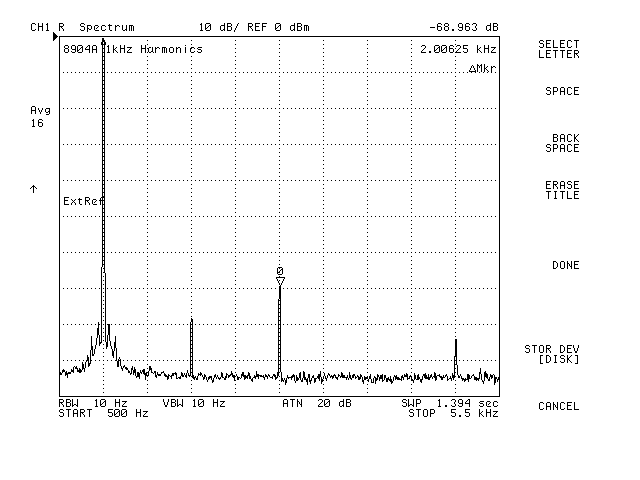

1kHz, Harmonics

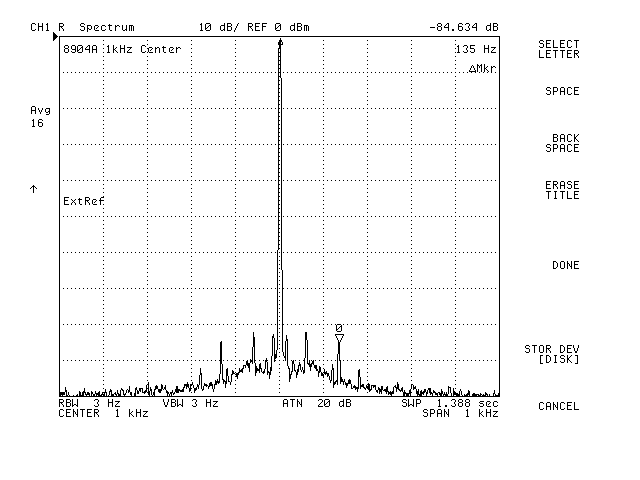

1kHz, Sidebands

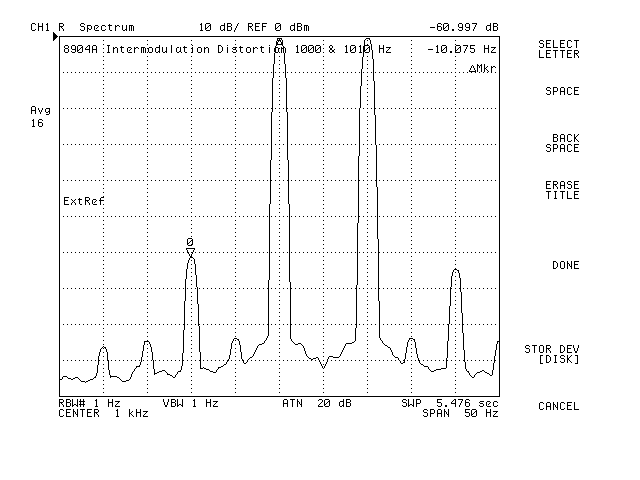

1.000kHz & 1.010kHz, Intermodulation Distortion

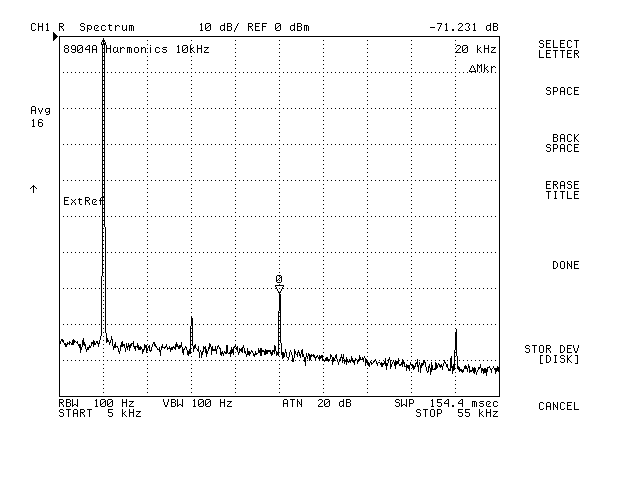

10kHz, Harmonics

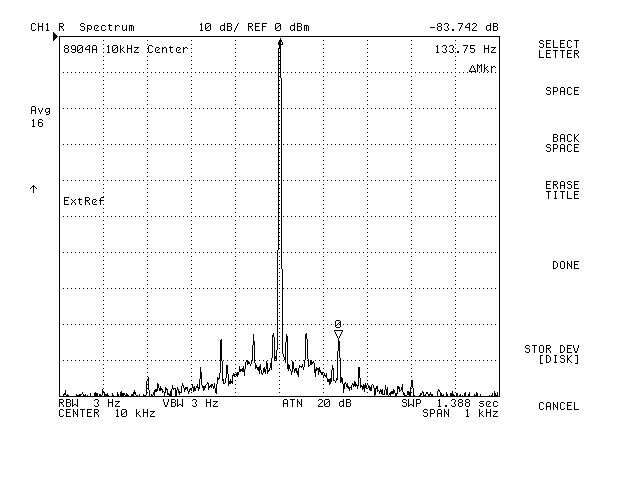

10kHz, Sidebands

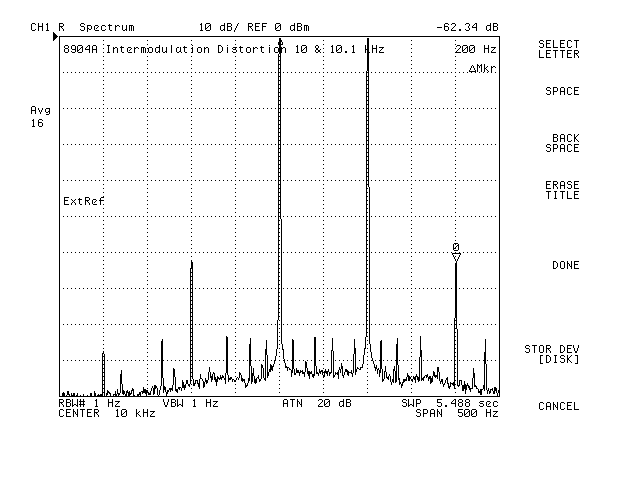

10.00kHz & 10.10kHz, Intermodulation Distortion

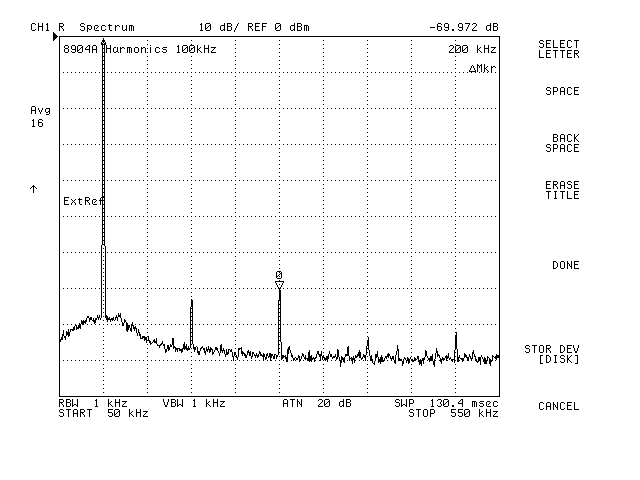

100kHz, Harmonics

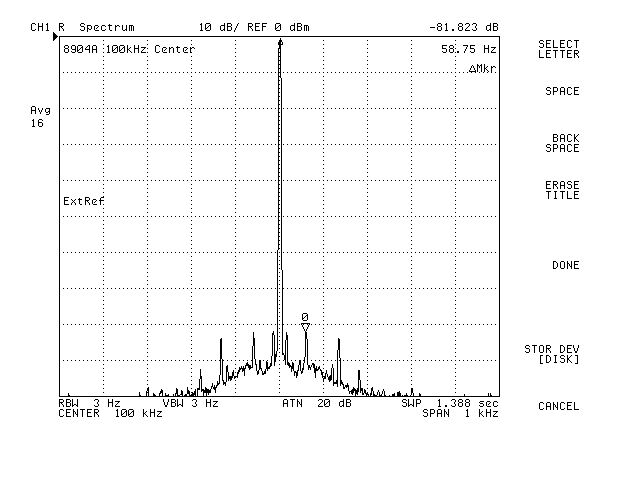

100kHz, Sidebands

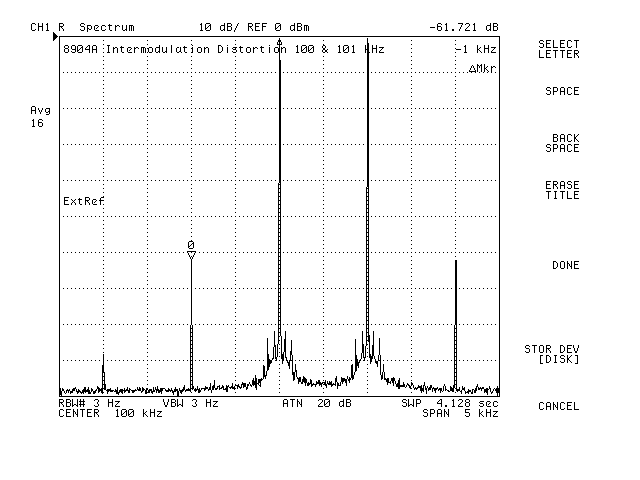

100.0kHz & 101.0kHz, Intermodulation Distortion
